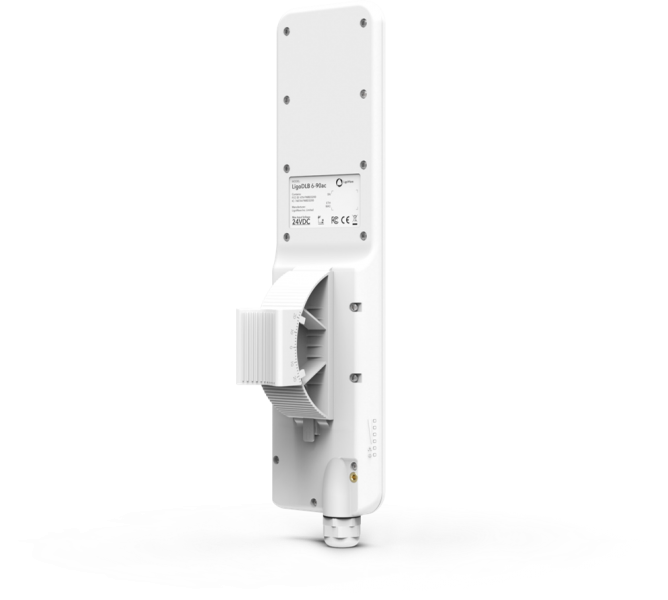

LigoWave DLB 6-90ac 6 ГГц базовая станция наружная беспроводная PTP
Базовая станция со встроенной секторной антенной 1x 1Гб RJ45, 802.11ac, 5.9–6.4 ГГц, 2x2 MIMO, 18 дБи, 30 дБм до 4 км
Tags:
86+13823702426
The 6GHz Generation
The LigoDLB 6 Series—an extension of the time-tested LigoDLB line of wireless data transfer devices—empowers users to deliver superb connectivity over 6GHz frequencies. The 6GHz band provides more leg room for all types of wireless networks, allowing users to find minimally crowded channels, experience less noise and interference, and achieve greater range and throughput.
Программное обеспечение
Контроллер Бесконечности
Infinity Controller — это платформа управления беспроводной сетью, которая в настоящее время доступна для серий NFT, LigoDLB и LigoPTP. Контроллер позволяет пользователям устанавливать, управлять и расширять сети NFT Wi-Fi с помощью автоматизированной регистрации устройств, предопределенных сетевых сценариев и других функций, а в сериях DLB и PTP он позволяет пользователям упростить способ обслуживания и мониторинга своих беспроводных сетей.
Техническое описание
Оснащенный процессором QCA 9563 с тактовой частотой 750 МГц, радиомодулем QCA 9882 и 64 МБ ОЗУ/16 МБ флэш-памяти, LigoDLB 6ac выводит эффективность на новый уровень.
Современная конструкция РЧ-устройства со встроенной антенной 15 дБи обеспечивает большую выходную мощность, увеличивает дальность действия и позволяет осуществлять передачу с высокой пропускной способностью по 256-QAM.
Пропускная способность +500 Мбит/с — результат мощной
аппаратной платформы с радиомодулем на базе технологии 802.11ac и фирменным протоколом LigoWave iPoll 3.
Инновационный монтажный кронштейн
Регулируемый монтажный кронштейн очень прост в сборке и установке. Он состоит из двух легко соединяемых частей, которые позволяют наклонять и поворачивать устройство вверх, вниз, влево и вправо при установке на столбе.
iPoll 3: протокол улучшенной производительности
Запатентованный протокол LigoWave iPoll 3™ PTMP — это инновационное решение, устраняющее перегрузку передачи и помехи близкого кластера, возникающие в беспроводных установках PTMP.
Он работает, когда базовая станция DLB опрашивает все подключенные DLB CPE в сети, после чего базовая станция отправляет кадр данных и маркер одному CPE, что означает, что теперь она может отправить кадр данных обратно на базовую станцию. Затем базовая станция ждет, пока этот CPE отправит кадр данных, и только успешно получив его, переходит к опросу всех CPE и снова выполняет тот же процесс.
Технология интеллектуального опроса iPoll обрабатывает активность всего подключенного оборудования для обеспечения эффективности передачи, отмечая DLB CPE, которым требуется меньше эфирного времени, как малоактивные или бездействующие, а CPE, которые генерируют больше трафика, назначая в активный список.
Таким образом, iPoll обеспечивает улучшенную задержку, избегает конфликтов трафика данных и позволяет одновременно подключать к базовой станции больше CPE.
Качество обслуживания
Серия LigoDLB оснащена Quality of Service — технологией, которая отдает приоритет предварительно помеченному трафику на основе типа для обеспечения бесперебойности и эффективности при доставке критически важных данных.
QoS сортирует четыре типа данных: управление сетью, голос, видео и данные. Каждому типу назначается уровень приоритета, что означает, что определенные данные будут предпочтительными и им будет уделено больше внимания в сети во время передачи данных.
Устройства LigoDLB 6 обеспечивают QoS с L2 (CoS)/L3 (ToS/ DSCP) и используют алгоритм взвешенного циклического перебора (WRR) во время распределения данных, что гарантирует отправку всех типов данных в некотором пропорциональном объеме без потери пакетов.
LigoDLB 6-90ac | В режиме PtMP: 5 км |
Cтандарт WLAN | IEEE 802.11a/n/ac, iPoll 3 |
MIMO | 2×2 |
Диапазон частот радиомодуля | 5,9–6,4 ГГц |
Мощность передатчика | До 20 дБм для РФ (до 30 дБм для других стран) |
Ширина канала | 5, 10, 20, 40, 80 МГц |
Схемы модуляции | 802.11a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
Скорости передачи данных | 802.11ac @ 40 МГц: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11ac @ 80 МГц: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с |
Коррекция ошибок | FEC, LDPC |
Схема дуплексирования | Time Division Duplex |
Тип антенны | Встроенная секторная 90° с двойной поляризацией |
Коэффициент усиления антенны | 18 дБи |
Поляризация | Двойная линейная |
Диапазон частот | 5,85–6,45 ГГц |
Кросс-поляризационная развязка | 24 дБ |
КСВН | <1.7 |
Угол излучения в горизонтальной плоскости при горизонтальной поляризации | 90° |
Угол излучения в горизонтальной плоскости при вертикальной поляризации | 90° |
Угол излучения в вертикальной плоскости | 20° |
Проводной интерфейс | 1x 10/100/1000 Мбит/с Base-T, RJ45 |
Размеры | 380 х 100 х 35 мм |
Вес | 460 г |
Крепление | На мачту (специальный кронштейн в комплекте) |
Питание | 24 В DC, Passive PoE (100–240 В AC <-> 24 В DC адаптер в комплекте) |
Максимальное энергопотребление | 10 Вт |
Температура окружающей среды рабочая | -40.. +65 °С |
Влажность окружающей среды рабочая | 0… 90% без конденсации |
Мониторинг системы | SNMP, Syslog, графический веб-интерфейс |
Конфигурация | Графический веб-интерфейс |
