产品简介

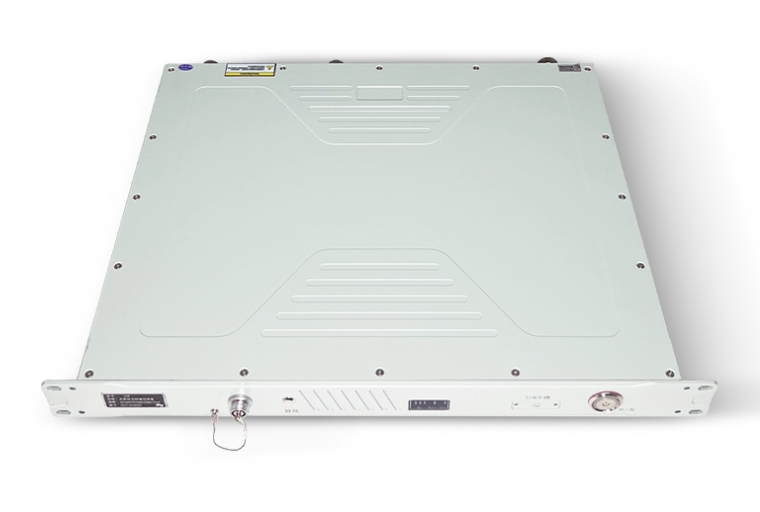

移动车载型自组网设备具备1U产品结构，可满足用户在车辆行驶过程中“动中通”需求。车辆即使在高速状态下行驶，也能与各节点之间保持可靠、高效的双向数据传输。产品内部集成北斗定位、数字语音、4G/5G等模块，可满足用户多种通信需求。产品在无遮挡环境下传输距离可达30KM以上，高对地环境下传输距离可达50KM以上。产品具备AES128/256加密技术，同时可与军用IP保密机无缝对接。适用于移动性覆盖、中继接力多跳传输、远距离覆盖等应用场景。

产品特点

• 宽频通信 可支持1420-1520MHz宽频通信频段，有效应对复杂地形环境，同时具备频段可定制能力

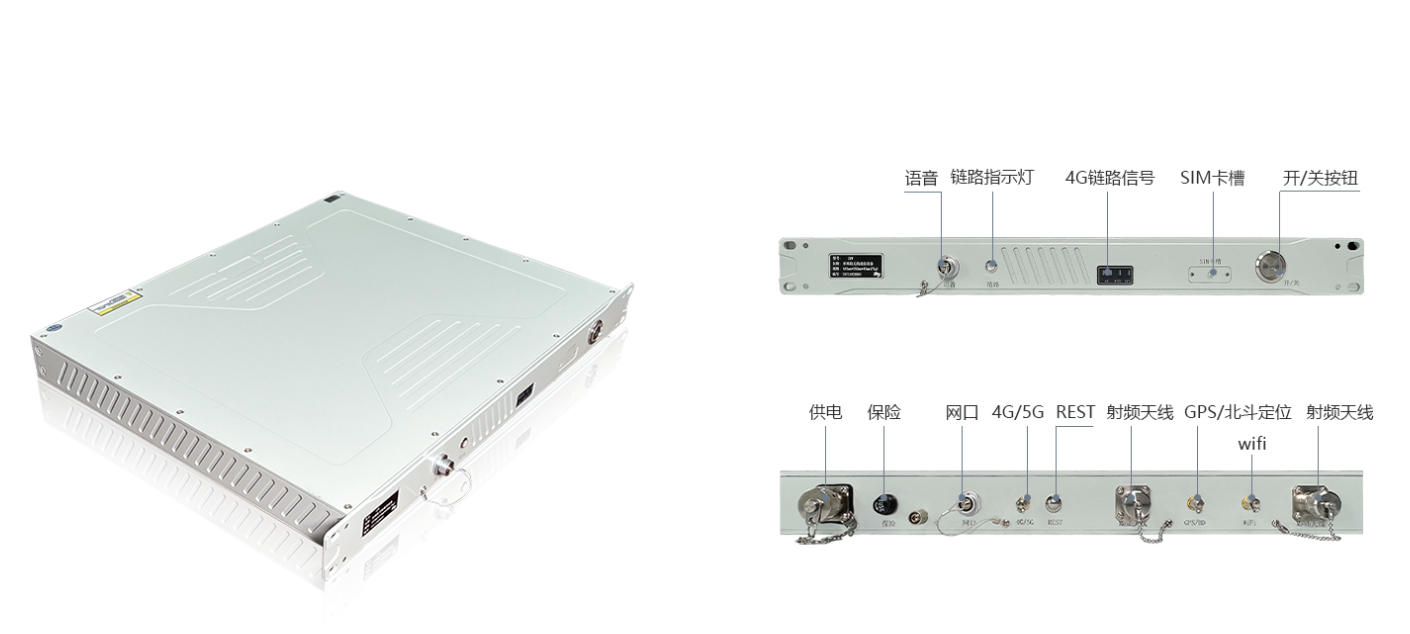

• 高清显示 具备显示屏幕，可以查看设备状态、链路状态、与节点的直线距离等，通过屏幕按钮快速配配置

• 智能选频 支持智能选频，5/10/20MHz频宽可调

• 电量显示 支持电量触摸显示，轻触设备显示当前电量

• 高效管理 提供PC端、APP端管理工具，支持动态拓扑、链路状态监测、数据实时配置等功能

• 组网灵活 无中心自组成网，载波带宽灵活可配，支持如点对多点、链状中继、网状、混合等任意多种网络拓扑结构

应用案例

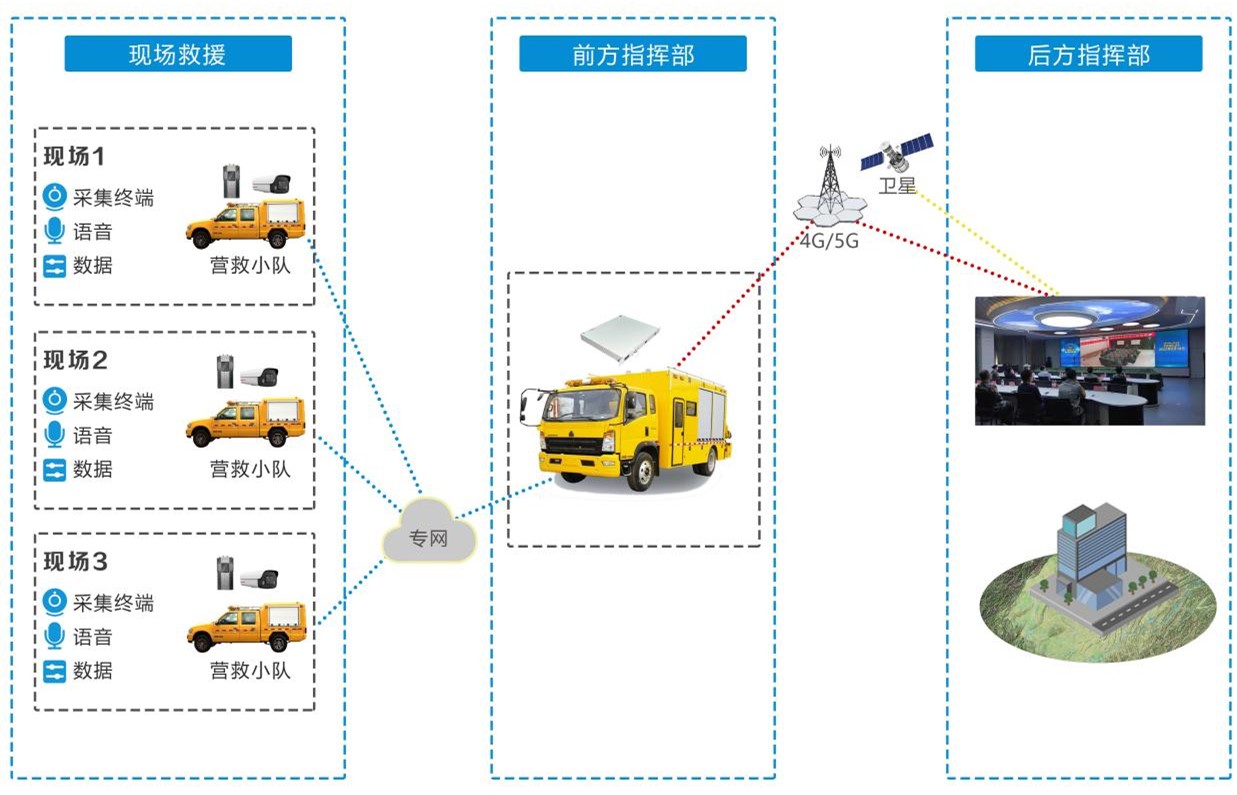

当地震灾害发生时，救援人员驾驶地震救援皮卡车奔赴受灾区域最前方，救援人员携带各类救援设备到达受灾现场，架设终端设备及Mesh宽带自组网手持台，利用终端设备采集现场音视频数据，通过Mesh宽带便携式自组网手持台设备无线传输至指挥救援车。前方指挥员可通过可视化指挥系统观看现场视频，并进行指挥调度，同时Mesh宽带自组网车载基站通过军用卫星、民用卫星或是三大运营商互联网网络，将数据传输给后端指挥中心。

组网模式

产品参数

无线特性

工作频率	1420-1520MHz
载波带宽	5/10/20MHz可调
MIMO模式	2T2R
传输体制	COFDM
峰值速率	90Mbps@20MHz
发射功率	2*10W
接收灵敏度	≤-100dBm
组网方式	无中心网络/星型网/链式网/网格网等
加密方式	AES128/256
组网能力	同频组网≥32节点

功能特性

定位功能	BD+GPS
WiFi功能	支持AP模式
公网功能	支持4G/5G公网接入
网络功能	以太网接口
音频功能	支持PTT语音
HDMI功能	可支持HDMI输入功能

物理特性

设备净尺寸	≤430*353*44mm
设备净重量	≤6.5kg
工作温度	-40°C~+55°C
防护等级	IP65
供电方式	220V供电
